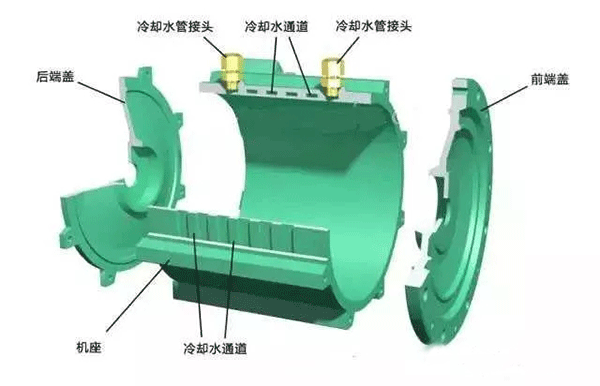

电机机座的钻孔与攻丝。

      按照目前加工设备能力，小型机座的钻孔和攻丝是在立式钻床和攻丝机上进行的。中大型机座的钻孔和攻丝是在摇臂钻床上进行的。成批生产中都采用钻模定位钻孔，确保孔位置的一致性和准确性；西安西玛电机技术人员与大家进行简单交流。
不同的机座钻孔、方法
      钻机座端孔的简单钻模是以机座止口与钻模止口采用间隙配合，钻好第一孔后插入固定销，使钻模与机座不致发生相对移动，然后再钻其它孔。底脚孔对机座中心线的距离是电机的主要安装尺寸之一，必须严格控制。
      机座机加方案不同，机座钻孔、攻丝方法也不同。

方案一

      底脚钻孔在内圆、端面和止口加工之后进行，因此，钻孔时可根据内圆或端面和止口定位。由于底脚平面与内圆和止口面不在同一方向上，底脚孔的定位和加工造成一定困难。

常用的底脚孔钻模有两种类型。

      对于小型机座，钻孔时，首先将钻模安放在钻床的工作台面上，然后将机座套在内圆定位胎上，并用拉紧螺杆和压板将机座夹紧。最后，利用钻套引导钻头钻孔。底脚孔对机座中心线的对称性由模具保证。但机座装卸比较困难。

      对于中型机座，钻孔时，首先将电机机座放在摇臂钻床的工作台上，利用前后两块模板上的止口圆与机座两端止口相配合定位。钻模手柄、偏心轮机构互动，使模板与机座的垂直中心线相重合，保证底脚孔对机座垂直中心线的对称性。然后，利用拉紧螺杆将前后两块模板固紧，定位底脚孔轴向距离。最后，利用钻套引导钻头钻孔。它的缺点是：（1）钻模与底脚上面之间有间隙，不便排除切屑，影响钻孔效率；（2）钻杆较长，晃动较大，容易碰到机座壁。


方案二

      先钻底脚孔，再加工两端止口、端面和内圆。底脚孔对机座中心线的对称性是由机床的调整工作保证的。

      攻丝可用手工攻丝，也可用机床攻丝，或采用多头攻丝夹头使几个螺栓孔一次攻成。丝锥的转速比钻头的转速慢得多。有的丝锥座后带有保险装置，当丝锥攻到底或遇到阻力过大时，就自动停转，以防折断丝锥。

提高机座钻孔效率和精度

      生产批量很大时，为进一步提高生产率，可在普通钻床上加装多轴传动夹头，或采用多头钻床（组合钻床），一次装夹可同时加工若干个孔。小型机座的端面孔采用多头钻床，左右对称安排，可同时对机座的两端面进行钻孔或攻丝。机座粗定位在中间体上；加工不同的机座时，须调换中间体上的定位夹具。钻孔、攻丝时并由左、右塔式止口胎进行精定位。钻床每端均装有八根钻杆，四根钻孔，四根用于攻丝，其径向距离均可调。

      除人工装卸工件外，多头钻床依靠液压和电气系统的配合，整个工作循环都是自动的，平均生产率为每台机座5分钟。

直流电机机座磁极孔钻孔

      直流电机机座上的磁极孔若分度不均匀，将造成磁极装配困难，并影响电机性能。在批量生产中，钻磁极孔的钻模能在拖板内左右移动，而拖板可在V槽内上下移动。分度盘用以等分机座上的磁极孔位置，由弹簧定位。这种夹具的通用性比较大。钻孔时，首先将机座止口套在止口胎上，用压板、轴和螺帽夹紧，将钻模调整到适当位置。依次钻出两个磁极孔。然后，利用分度盘将机座转过规定的角度，再钻出第二组磁极孔。如此继续下去，直到钻出全部磁极孔为止。

      有些电机厂采用自制的专用内钻机加工机座上的磁极孔。工件为立式装夹。一组钻头由内往外钻。钻完一组磁极孔后，工件回转一定的角度，再钻第二组磁极孔。如此循环，直至钻完所有的磁极孔。这种加工方法，使机座内壁上的磁极孔分度均匀，机座内壁没有毛刺，磁极与机座的接触良好，而且工效又高。
