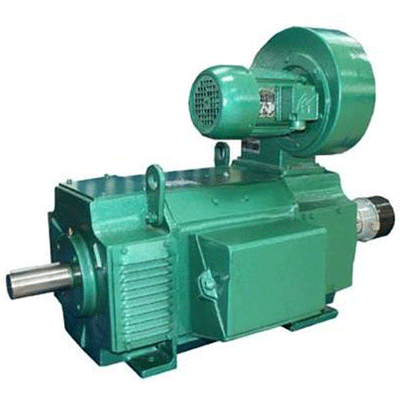

Z4系列直流电机

产品简介:西安泰富西玛Z4系列直流电动机比Z2、Z3系列具有更大的优越性,它不仅可用直流机组电源供电,更适用于静止整流电源供电。可广泛应用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等……
在线咨询:西安泰富西玛电机在线咨询 18681802157 高经理
  • 西安泰富西玛电机购买咨询官方微信
    购买咨询
  • 西安泰富西玛电机技术服务官方微信
    技术服务
西安泰富西玛Z4系列直流电机型号说明
泰富西玛Z4系列直流电机型号说明
      西安泰富西玛Z4系列直流电机以Z4-280-11B为例,Z表示直流电动机,4表示4系列,280表示电机中心高(mm),第一个1表示铁心长度序号,第二个1表示前端盖序号,1为短端盖,2为长端盖,B表示有补偿绕组。
      注:就Z4-112/2-1型号而言,“/”后面第一位数字代表极数,第二位数字代表铁心长度序号。

西安泰富西玛Z4系列直流电机概述
      Z4系列直流电动机:中心高100~355mm是中华人民共和国机械行业标准JB/T6316-92《Z4系列直流电动机技术条件》所规定的标准系列小型直流电动机;中心高400~450mm为标准系列之外的扩充Z4直流电动机;中心高500~710mm是我厂新开发的中型直流电动机。泰富西玛Z4系列直流电动机可广泛应用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门。
      Z4系列直流电动机比Z2、Z3系列具有更大的优越性,它不仅可用直流机组电源供电,更适用于静止整流电源供电。而且转动惯量小,具有较好的动态性能,并能承受较高的负载变化率,特别适用于需要平滑调速、效率高、自动稳速、反应灵敏的控制系统,具有当今国际先进水平。
      电动机的定额为连续工作连续定额,在海拔不超过1000m、环境空气温度不超过40℃的地区,电动机能按技术数据表中的数据额定运行。本系列西玛电动机采用F级绝缘。
      西安西玛Z4系列直流电动机的功率范围由1.5kW至840kW,额定转速有3000、1500、1000、750、600、500、400、300、200r/min共九种,励磁方式为他励,励磁电压为180V,除上述规定的等级外,根据具体情况和用户的需要,可派生出其他的功率、电枢电压、转速及励磁电压值。
      额定电压为160V的电动机,在单相桥式整流器供电的情况下,一般需带电抗器工作,外接电抗器的电感数值在电动机铭牌上注明。额定电压440V的电动机,均不需外接电抗器。
      本系列电动机性能不仅符合国标GB/T755《旋转电机基本技术要求》,也基本符合德国VDE0530标准。

西安泰富西玛Z4系列直流电机结构简介
      (1)基本结构
      Z4系列直流电动机采用八角形全叠片结构,不仅空间利用率高,而且当采用静止整流器供电时,能承受脉动电流和快速的负载电流变化。
      Z4系列直流电动机一般不带串励绕组,适用于需要正、反转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100~280mm的电动机无补偿绕组,但中心高250mm、280mm的电动机根据具体情况和需要可以制成带补偿绕组,中心高315~450mm的电动机带有补偿绕组。
      中心高500~710mm的电动机外形安装尺寸及技术要求均符合IEC国际标准,电机的机械尺寸公差符合ISO国际标准。
      (2)冷却方式和结构、安装形式
      IC06:自带鼓风机的外通风;
      ICl7:冷却空气进口为管道,出口为百叶窗排风;
      IC37:即冷却空气进出口均为管道;
      IC611:全封闭带空气/空气冷却器;
      ICW37A86:全封闭带空气/水冷却器。
      并有多种派生形式,如自通风型、带轴向风机型、封闭型、空/空冷却器型等。各机座号电动机所需冷却风量、风压、及风机电动机功率等数据见表1。整个系列电机的外壳基本防护等级为IP21S。
机座号 风量(m3/h) 静压(Pa) 风机电动机
功率(kW) 频率(Hz) 三相电压(V)
Z4-100 160 200 0.04 50 380
Z4-112/2 220 300 0.06
Z4-112/4-1 220 300 0.06
Z4-112/4-2 360 450 0.18
Z4-132 360 450 0.18
Z4-160 790 600 0.37
Z4-180 1600 950 1.1
Z4-200 1600 950 1.1
Z4-225 3000 1400 3.0
Z4-250 3000 1400 3.0
Z4-280 4000 1600 4.0
Z4-315 5200 1600 5.5
Z4-355 5200 1600 5.5
Z4-400 7200 1800 5.5
Z4-450 9000 1800 7.5
      Z4系列西玛电动机的安装形式符合GB/T997《电机结构安装型式及代号》的规定,电动机的安装尺寸除底脚孔轴向距离(B尺寸)外,其余尺寸均符合IEC标准。
      电动机出线盒位置从传动端(非换向器端)视之在机座的右侧(即正盒),如果用户要求出线盒置于机座的另一侧,订货时注明反盒。电动机基本出轴为单轴伸,面对出线盒(正盒)出轴方向为左出轴。如用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电动机的传动方式为弹性联轴器联接,也可以用于一定径向力的传动方式(皮带或齿轮传动)。

西安泰富西玛Z4系列直流电机附件
      根据用户的需要电动机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式,具体要求可以与本厂协商。
      注:技术数据表中的规格、功率和弱磁调速范围等仅供参考,为了不断地采用新技术、新材料,表中的数据会有变动。

西安西玛电机质量保证
      西安西玛电机(集团)股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业,是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅,连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强,2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证,2005年8月通过了中国质量认证中心(CQC)的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证,同时又通过欧洲“CE”,美国“UL”和国家安全强制性“CCC”认证,质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”,“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量,加强售前售后服务,让顾客放心满意,西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”,认真贯彻落实声明中各项条款,并严格按ISO9001:2000质量管理体系各项规章制度,保证做到:
      一、认真贯彻执行国家有关标准,严格按标准货合同技术要求制造、检查所生产的产品,不合格不出厂。
      二、产品测量基等各类成品份产品总装,联机调试完工后,装配人员对其进行72小时运转考机后方可交检:严格按过有关标准进行跑核试验和可靠性试验,以调高新产品可靠性,消除早期故障。
      三、在正常销售条件下,上述成台份产品严格按期交货。功能部件保证在三个月内供货,特殊情况可以提前交货。如发生延期,按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中,如发现质量问题,在接到顾客通知后,保证在24小时答复,需现场服务的,48小时内启动,并做到故障不排除维修人员不撤离。
      五、产品出厂,技术文件完备。凡属产品质量问题,一律三包维修,产品维修仍达不到出厂要求,产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

西安泰富西玛Z4系列直流电机订货须知
      1、 订货前请先查阅西安西玛电机产品样本,确定所需产品的型号规格等数据,尽可能选择样本所列的标准规格产品,在订货合同中请注明电动机的型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据 ,如Z4-180-31 37kW 400V 1000r/min 他励180V,卧式带底脚或IMB3。
      2、对产品有特殊要求时,如双轴伸、出线盒位置反盒、转轴逆向旋转等,均需在合同中明确注明。
      3、如所需品种规格在本样本所列之外,或另有其他特殊要求时,经双方协商同意后签订合同或试制协议书。
      4、西安西玛电机各类产品除电动机的轴伸键外,所有附件均不在供应范围内,用户如需要附件或备件,例如电刷、刷握等,请事先在合同中注明所需的附件或备件的名称规格与数量。
      5、如使用环境特殊,需要制成湿热带型,请在原型号后面注明“TH”。
