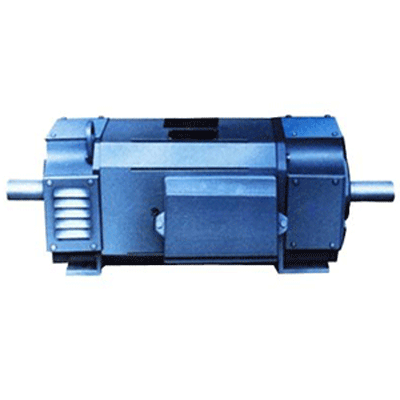

ZSN4系列直流电机

产品简介:西安泰富西玛ZSN4系列直流电机采用八角形结构,定子空间利用率高,定子磁轭为叠片式,能承受脉动电流与较高电流变化率的工况。电机若用三相全控桥式整流电源,则可不外接平波电抗器。……
在线咨询:西安泰富西玛电机在线咨询 18681802157 高经理
  • 西安泰富西玛电机购买咨询官方微信
    购买咨询
  • 西安泰富西玛电机技术服务官方微信
    技术服务
西安泰富西玛ZSN4系列直流电机型号说明
      西安泰富西玛ZSN4系列直流电机以ZSN4-280-11B为例:Z表示直流电机;SN表示水泥回转窑;N4表示第四次系列设计;280表示电机中心高(mm);1表示电枢铁芯长度代号;1表示端盖代号;B表示带补偿绕组。
      注:315、355机座号均带补偿绕组,“B”可不加。
            数字1、2表示短、长端盖。
            铁芯长度由长到短的代号顺序为3、2、1、09、08、07。

西安泰富西玛ZSN4系列直流电机概述
      西安西玛ZSN4系列直流电机是在Z4系列直流电机的基础上,按水泥回转窑负载的工况特点开发的专用系列产品。
      ZSN4系列西安西玛电机采用八角形结构,定子空间利用率高,定子磁轭为叠片式,能承受脉动电流与较高电流变化率的工况。电机若用三相全控桥式整流电源,则可不外接平波电抗器。电机采用F级绝缘结构。使电机具有较大的容量。根据水泥回转窑的特殊工况,按电机的起动矩可达2.5倍额定转矩的要求,进行设计制造。采用管道通风的冷却方式,使电机能在粉尘转大的恶劣环境中,安全可靠的运行。

西安泰富西玛ZSN4系列直流电机性能
      1、电机在下列使用条件应能额定工作:
      1.1、海拔不超过1000m。
      1.2、进入电机的冷却介质温度不超过40℃。
      1.3、电动机为连续工作制(S1)。
      1.4、电动机电枢回路和励磁由静止整电源供电,也可用直流发电机组供电。

      1.5、对管道通风冷却的电机,其风量风压应满足下表的规定,进风口在电机非换向器侧端盖上。

机座号 风量(m3/h) 静压(Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

      2、电机绝缘等级为F级。
      3、电动机电枢额定电压为440V,也可根据用户要求派生出400V、220V或其他电压:低电枢电压为恒转矩调速,在电枢电流连续条件下,电机最低转速可达20r/mm,此时仍能维持额定转矩,转速平稳。
      4、电动机额定励磁电压为180V,其他励磁电压也可派生。为确保励磁系统绝缘可靠,在断开励磁回路时,需在励磁绕组二端并联一个释放电阻,以防止自感电势。在励磁电压为180~220V时,其值约为7倍励磁绕组冷态电阻值。若励磁电压为320~370V,其值约为5倍。
      5、技术数据表内的效率值为额定功率、额定电压和额定转速时的效率,它包括励磁损耗,但不包括通风装置所需的功率。
      6、ZSN4-225电机不带补偿绕组,但带串励绕组。
      7、电机提供有接地标志的接线柱。
      8、本系列电机性能均符合国家标准GB755?87《旋转电机基本技术要术》及部颁标准JB6316?92《Z4系列直流电动机技术条件》,也可按国际电工委员会标准IEC34-l的要求考核。

西安西玛电机质量保证
      西安西玛电机(集团)股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业,是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅,连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强,2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证,2005年8月通过了中国质量认证中心(CQC)的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证,同时又通过欧洲“CE”,美国“UL”和国家安全强制性“CCC”认证,质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”,“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量,加强售前售后服务,让顾客放心满意,西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”,认真贯彻落实声明中各项条款,并严格按ISO9001:2000质量管理体系各项规章制度,保证做到:
      一、认真贯彻执行国家有关标准,严格按标准货合同技术要求制造、检查所生产的产品,不合格不出厂。
      二、产品测量基等各类成品份产品总装,联机调试完工后,装配人员对其进行72小时运转考机后方可交检:严格按过有关标准进行跑核试验和可靠性试验,以调高新产品可靠性,消除早期故障。
      三、在正常销售条件下,上述成台份产品严格按期交货。功能部件保证在三个月内供货,特殊情况可以提前交货。如发生延期,按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中,如发现质量问题,在接到顾客通知后,保证在24小时答复,需现场服务的,48小时内启动,并做到故障不排除维修人员不撤离。
      五、产品出厂,技术文件完备。凡属产品质量问题,一律三包维修,产品维修仍达不到出厂要求,产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

西安泰富西玛ZSN4系列直流电机订货须知
      1、订货前请先查阅西玛电机产品样本确定所需产品的型号规格等数据,在订货合同中注明电机型号、功率、电压、转速、励磁方式、励磁电压通讯结构安装形式等数据。技术数据见表3,外形安装尺寸见图1-5。
      2、对西玛电机产品有特殊要求时,如双轴伸、出线盒位置为反盒、带测速装置等,均须在合同中明确注出。
      3、如所需品种规格在本样本所列外,或另有其他特殊要求时,经双方协商同意后签定合同及技术协议。
