两种判定异步电动机绕组收尾端的方法。

一、用交流电源和万用表判断绕组的首尾端
      （1）用万用表判断同一相绕组的两个线头。用万用表的电阻档接6个线头中的任意两个，若阻值很大，则不是同一相绕组的两端;此时万用表的红表笔（或黑表笔）不动，另一支表笔依次接其他4个线头，若阻值很小，则表明此时两支表笔接的两个线头为同 一相绕组的两端。
      同理，可测出另外两相绕组各自的线头。
      可以把第一个绕组的两端编号为1、4,第2个绕组的两端编号为2、5，第三个绕组的两端编号为3、6。

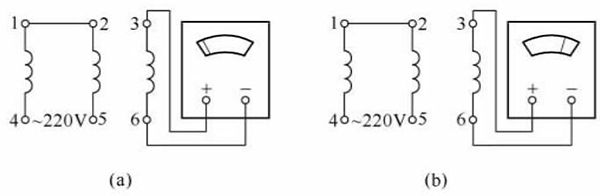

      （2）将第一个绕组的两端（1、4 )接万用表的交流电压档，将 另两个绕组的2、3端相接，即串联后接220V交流电，如图所示。指定2为首端，若读数为0V或几伏，如图a所示，则表明 串联的两个绕组是首首相接，即3为首端;若万用表的读数较大， 如图b所示，则为首尾相接，那么3为尾端。
      （3）同理，将3、6端接万用表的交流电压档，将1、2相接即将 第1、第2个绕组串联后接220V交流电，若读数为0V或几伏，如图a所示，则表明1为首端;若读数较大，如图b所示，则表明1为尾端。
      (1)按“用交流电源和万用表判别异步电动机绕组的首尾端”方法判断出同一相绕组的两个线头。

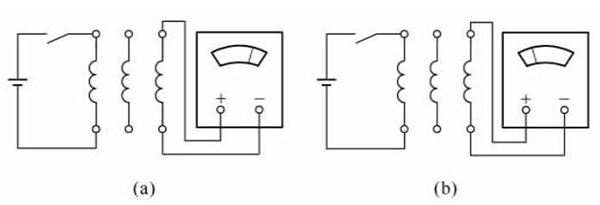

      (2 )如图所示，将一相绕组的两端经过一个开关与两节干电池相接，并指定与电池正极相接的一端为绕组的首端（也可 指定为尾端，首尾是相对的，一旦指定一端为首端，则另一端就是尾端）。
      （3）将万用表拨到最小的直流毫安档，并与另一绕组相接。
      （4）在接通开关的瞬间，若万用表的指针正转（即向右偏转），则表明与万用表的“+”极相接的一端为此相绕组的尾端，如图a所示；若万用表的指针反转（即向左偏转），则表明与万 用表“+”极相接的一端为此相绕组的首端，如图b所示。
      （5）同样的方法可以测出第三个绕组的首尾端。
