众所周知，虽然西安泰富西玛电机有限公司生产的15KW以下的三相异步电动机允许直接启动，但由于直接启动电流大，无功功率需求大，会导致电网电压下降，影响电网上的其他电气设备。有些设备甚至不能正常工作。因此，应采取适当的程序启动三相感应电动机。对于三相绕组在运行时呈三角形连接，启动时空载或轻载的三相异步电动机，广泛采用结构简单、操作方便、价格低廉的Y-三角形降压启动方式。


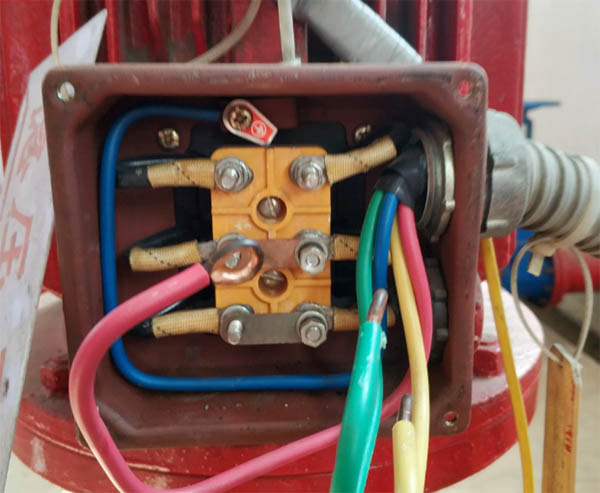

所谓的Y-△ 降压起动方法是用接触器连接西玛电机接线盒内的6个端子（三相）△ 因此，它首先连接到Y连接方法开始，然后转换为△ 连接方式，当其达到相对稳定的速度时。保持线路电压不变，使每相绕组的电压降至1√因此，启动电流降低到直接启动的三分之一，电网的电压降降低。由于需要许多连接线，如果培训师忽视这一点，很容易出错。下面逐一讨论。

1.正确连接


在图1中，三个连接u、V和w分别通过热继电器、电源接触器的主触点、保险丝和主开关（简化为电路图，图中未显示这些电气设备）连接到三相电源。接线盒中的U1U。2V1V2W1W2是三相绕组的六个端子，其中U1、V1和W1是三相绕组的第一个端子。启动时，连接控制电路以闭合YKM接触器的主触点，西玛电机连接至Y型。当速度接近相对稳定的速度时，YKM的主触点将分离。同时，接触器的主触点△KM是闭合的，因此电机以△ 形状，二者端对端连接（U相绕组的头端U1连接到W相绕组的后端W2，W相绕组的前端W1连接到V。相绕组的后端V2连接，V相绕组的前端V1连接到U相绕组的后端U2），这样，对称的电源电压被施加到三相绕组上，使泰富西玛电机继续运行。

2.两种接线方式与控制器之间的关系

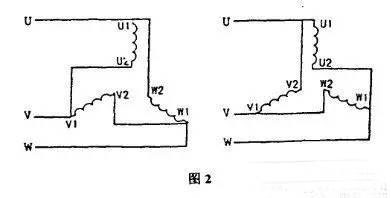

三相异步电动机的控制由定子电流的相序决定，从载流相到电流滞后相。如果你想改变控制，你只需要改变三相绕组中的电流相序。当使用Y连接时，三相绕组的电流相序设置为u、V和w，电源电压相序为Uuv、Uvw、Uwu，如图2所示。无论何种连接方式，只要三相电网电压的相序保持不变，三相绕组的实际相序仍然是u、v和w，因此控制是相同的。因此，当Y-△ 启动时，其转向不变。

3.多种错误接线方式导致的错误现象

出于维护和其他原因，6个端子可能没有图1所示的标准布局。此时，有必要使用本文第五部分中的方法测量三相绕组及其前端。然后使用本文第一部分中正确的连接方法进行连接。判断错误或接线错误可能导致西玛电机异常运行或损坏。下面分析一些常见的错误接线方法及其引起的错误现象。

（1） Y连接方法将两相的第一端和单相的第一端连接到电源。

如图3所示，启动此连接时，由于三相电流不对称，电机会产生非圆形旋转磁场，产生不均匀的电磁转矩，西玛电机运行时会产生振动和异常噪音，导致三相电流不平衡可能会导致保险丝产生过电流保护动作并停止电机。


（2） 关闭pAs与△ 连接方法，在每相绕组的第一和第二端两端使用同相电源。

当AKM的主触点闭合时，如图4所示，u相绕组U1和U2的头端和尾端连接到u相电源，V和w相绕组的头端和尾端分别连接到V和w相电源，因此三相绕组没有电流，因此Y正常启动，并且△ 停止跑步。


（3） 就△ 连接，将同相电源连接到西玛电机一相的两端。

如图5所示△KM触点闭合，将U相绕组的U1和U2端连接到U相电源，并向V和W相端子施加线路电压Uvw。绕组使电机绕组传导单相交流电流，即单相运行。单相运行的结果是电流增加，保护机构快速移动以停止电机。


（4） 当△ 连接正在运行，电机切换到△ 电机Y反转并启动，电机转速下降至停止，然后反向启动后的操作。这种错误的接线方式更为复杂，很少见到。产生这种现象的原因是，电机三相绕组的电流相序随着切换到Δ操作而同时改变。此时，在直接起动过程中会出现起动电流大、线路电压瞬间下降的现象，保护机构会迅速响应，停止电机。

任何一点疏忽都可能导致错误，接线也不例外。在纠正接线错误时，重要的是要记住，可以通过改变接线来纠正明显的接线错误。如果您不知道可以更改哪根导线来修复接线错误，或者无法开始，则应移除并重新连接所有导线，以避免更改接线后出现另一种错误的接线方法。

评估三相感应电动机定子绕组起点和终点的四种常用方法如下

1.感应法：先用万用表在三相绕组的六个端子中识别出属于一相的两个端子，然后将两个端子连接到15或3上。在VV蓄电池上使用万用表（关闭时不得关闭），以识别另一相的两个端子，然后将两个端子连接到直流毫伏表（或微安表）的正极和负极端子上。如果开关突然打开，指针反转，连接蓄电池正极端子的两个端子和连接毫伏表正极端子的两个端子都是第一个端子（或同一个端子）。电池的一端和连接到毫伏表负极的两个导线端都是头端（或尾端），其他两端也是尾端（相同的头端）。同样的方法也可以用于测量另一个阶段：开始和结束。如图6所示。


2.短接星形法：以短接的二星连接（平行支腿）连接三相绕组。然后并联一个高灵敏度的毫伏表。用手突然旋转转子，观察指针。如果有指示器，则表示连接在一起的三个导线端并不都是第一端（或后端）。然后交换一个相位的导线端并重复该过程。当指针不移动时，三个连接的头都是头端（或尾端）。其原理是利用磁感应剩余电位。因此，如果剩磁太小，这种方法不是很敏感。

3.试启动方式：对于小型异步电动机，可任意将三相绕组连接到Y型或△ 铭牌上标明的类型，并启动电源。如果能够顺利正常启动，则表明头部和尾部接线正确。如果西安泰富西玛电机发出异常噪音和振动，无法正常启动，则存在~相位连接错误。此时，它们中的任意两个都可以互换。如果仍无法启动，则需要恢复其中一个阶段，然后恢复另一个阶段，以正常启动。这样，第一个和最后一个端点最多可以确定三次。需要注意的是，每次在无法启动时打开电源时，应迅速切断电源，以免损坏电机太久。
