​电动机保护器对故障信号的采样方法。

      电机保护器的用于给电机全面的保护，在电机出现过载、过流、缺相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、轴承磨损、定转子偏心时，予以报警或保护的装置。国内外广泛使用的压缩机电机保护器有大两类：双金属型和热敏电阻+电子模块型。它们的结构不同，作用也不同。

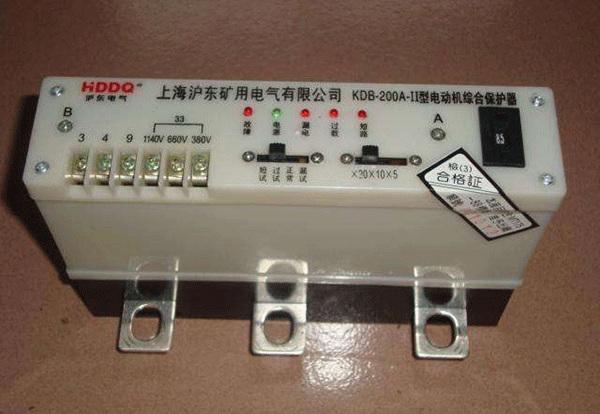

电动机保护器

1、对过载、短路故障信号的采样
      电动机起动运行中的过载和短路故障，体现在流经电动机绕组的异常增大的电流值上，一般电动机保护器电路是采用3只电流互感器采样运行电流信号，将采样信号与电流基准信号相比较，判断是否处于过载或短路故障状态，故障时输出停机信号。电路采集处理的为模拟电压信号——电流互感器输出的电流信号经负载电阻转变为信号电压，送入电压比较器电路，得到故障信号输出。

      当产生单相对地短路故障信号的采样，可通过零序电流互感器取得，原理同漏电保安器。或采样电机外壳电压，取得漏电信号。

2、对断相故障信号的采样
      如上所述，电动机的断相故障表现为电源缺相、电动机电缆断路、电动机绕组断路等不同故障内容，若采用对三相电源电压进行采样的方法，仅能对电源缺相故障进行保护，无法完成对后两种缺相故障的检测，是不究竟的一个方法。根本的方法，是采用对三相电流进行采样来判断缺相故障的方法，对三种缺相故障都能做出准确反应，采取相应的技术措施，还能对三相电流不平衡作出判断。

      一般对缺相运行的判断，不是着眼于电流信号幅度的大小，而是着重于三相电流信号的有无，比较三相电流信号的有无，得到断相故障信号。因而通常是将电流检测信号处理为数字信号，经逻辑运算，得到断相故障保护信号。
