三相异步电机的出线盒里有那些标志?它们代表什么意义?

内容简介:三相异步电机定子绕组的引出线,都集中引到出线盒内,以便接线。所以出线盒也叫接线盒.接线盒内设有相互绝缘的接线柱,有的还设有接地螺钉。那么三相异步电机的出线盒里有那些标志?它们代表什么意义?
      三相异步电机定子绕组的引出线,都集中引到出线盒内,以便接线。所以出线盒也叫接线盒.接线盒内设有相互绝缘的接线柱,有的还设有接地螺钉。那么三相异步电机的出线盒里有那些标志?它们代表什么意义?

三相异步电机的出线盒里有那些标志?它们代表什么意义——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站

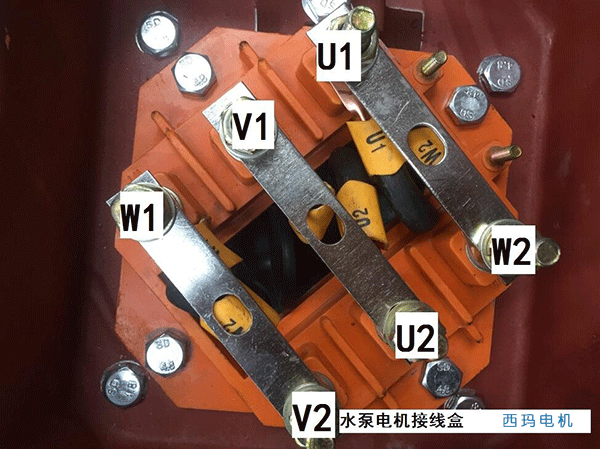

西安泰富西玛电机接线盒

l、绕组引出线标志
      Y系列电机第一相、第二相、第三相的首端分别为U1、V1、W1;尾端分别为U2、V2、W2。
      JO2老系列电机第一相、第二相、第三相的首端分别为Dl、D2、D3;尾端分别为D4、D5、D6。

      有些电机,绕组内部连接好了,只引出三根线,那它们的标志:在新系列电机为U、V、W,在老系列电机为D1、D2、D3。要是有第四根标志为N的引出线,这是星接绕组的中性点。

2、接线螺技标志
      与绕组的标志完全相同,其标志有的用标号垫,有的在绝缘底座上压出凸纹。

3、接地螺钉的标志
