一个电机引接线质量事故案例分析

内容简介:西玛电机连接电缆在整个机器的材料中所占比例很小,但它起着很大的作用。很大一部分电机对地和对相是由连接电缆引起的,但如何解决这个问题呢?可能许多西玛电机制造商的问题更大。
一个电机引接线质量事故案例分析

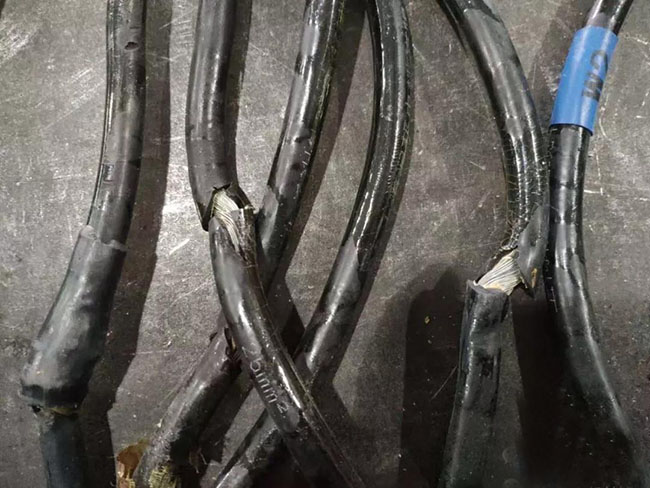

对于一家实力强劲的电机制造商,员工的质量意识很高,这可以追溯到他们多年来孜孜不倦地致力于质量工作。她的电气车间的一名高级技术人员和妻子参与了一个故事:一系列新窑上的所有定子电缆都断了,应用户要求,使用了JG500V的特殊电缆。为了确保以后使用的安全,对整批西玛电机电缆进行了检查。检查的结果是,未开裂的铅皮基本上处于酥脆状态,因此这批电机的定子都进行了返工。

一个电机引接线质量事故案例分析

咨询引接线行业的专家后,这些西玛电机电缆开裂的直接原因是引接线绝缘层的材料质量。Shente女士与您分享了领导应满足的基本要求。

实际使用概述

西玛电机连接电缆在整个机器的材料中所占比例很小,但它起着很大的作用。很大一部分电机对地和对相是由连接电缆引起的,但如何解决这个问题呢?可能许多西玛电机制造商的问题更大。

根据电机制造商目前的浸渍方法,许多制造商都采用了真空压力浸渍,由此产生的一个问题是定子端子浸渍端子后硬化和开裂的问题。当电缆浸入油漆时,油漆有两种可能穿透电缆:一种是电缆和电缆的焊接位置,另一种是电缆连接的位置。因此,许多汽车制造商使用硅橡胶自粘胶带。在两端进行了所需的结扎,并取得了明显的效果。

考虑到JG引接线在浸渍和烘烤后存在绝缘裂纹,进行了浸渍和非浸渍油漆的对比试验,以模拟定子在JG引接线上的干燥。绝缘层变得非常脆弱,轻微弯曲时绝缘层完全断裂。

对于此类问题,电缆制造商应了解西玛电机电缆要求的细节,并满足电机电缆浸渍方法的要求。

JB/T 6213.4标准“电气绕组引接线和连接软电缆和软线——第4部分:连续运行的最高导体温度为180°C的软电缆”明确规定,电缆应能承受潜水试验。本标准规定,成品电缆经过规定的浸泡试验后,绝缘层和护套不得出现肉眼可见的任何膨胀、开裂或其他损坏,弯曲后不得违反耐压试验。

电机电缆浸没试验

●样品制备

从成品电缆上取三个约1米长的样品,从一端剥去约20毫米的绝缘层,露出高压连接的导体。

●试验程序

(1) 在规定温度下将样品在烘箱中预热24小时,然后从烘箱中取出,并在2分钟内将样品浸入室温下的浸入式油漆中1小时。从防水涂料上取下样品,垂直悬挂30分钟,然后将样品放入烤箱烘焙。烘箱烘烤温度和时间由供应商和买方指定或协商。

(2) 取出样品,待样品冷却后,在一定直径的圆杆上将样品的一部分慢慢弯曲180°。

(3) 弯曲后,将U形试件的弯曲部分在室温下浸入水中至少100 mm。然后,在导体和水之间施加预定电压并保持1分钟。

(4) 如果买方不建议防水涂料的质量,应使用双酚A无溶剂环氧防水涂料,涂料的粘度在(20±1)C(4杯法)下为30秒。

本内容中的试验参数在JB/T6213中有具体规定。
