西安电机厂技术员关于高压电机端部捆扎的重要性分析。

内容简介:高压电机定子主要采用VPI浸渍法:其绝缘结构由云母粉胶带制成,线圈端部与聚酯玻璃件捆绑在一起,线圈与端部支架强制捆绑在一起。部分触点有不同程度的绝缘损坏,从而降低绝缘性能成为可能。
西安电机厂技术员关于高压电机端部捆扎的重要性分析。

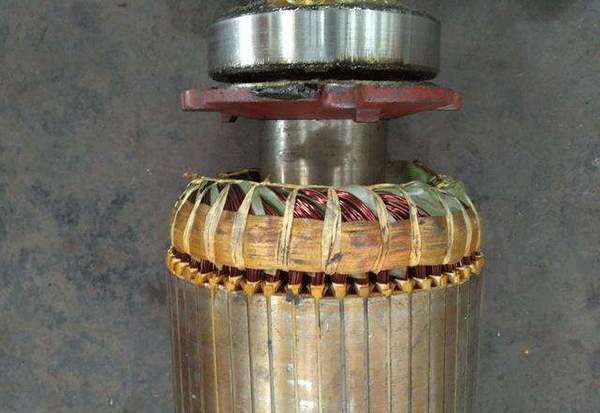

      无论是定子绕组还是转子绕组,无论是软绕组还是硬绕组,高压电机端部在制造过程中都是捆绑的。相关部件的相对位置保持不变,有助于在绕组浸渍和干燥后硬化绕组。接下来西安泰富西玛电机技术部工作人员为大家分析一下关于高压电机端部捆扎的重要。
西安电机厂技术员关于高压电机端部捆扎的重要性分析。
      为了达到这一目的,用热缩绝缘带或捆扎电缆捆扎绕组,以确保绕组的端部在浸没和干燥后形成一个相对坚固的整体。但是,胶带的热收缩性有一定的范围,在捆扎过程中要保证一定的张力。

      需要强调的是,一方面要保证在绑扎后引线不能进行随意的移动,另一方面必须保证引线与本线连接部分不会受到后期加工的拉扯。鉴于上述原因,高压电机线圈端部的绑扎必须标准化,而不仅仅是缠绕形式。

高压电机端带的应用分析

      由于电机绕组是同相和异相的,在两端相邻线圈的两根线棒之间产生相互吸引和排斥力。为了避免由于力引起的位移,必须固定端部。在相邻绕线棒之间的侧隙中,选择靠近间隙的厚度的聚酯绳将其拧紧。

      目前,高压电机定子主要采用VPI浸渍法:其绝缘结构由云母粉胶带制成,线圈端部与聚酯玻璃件捆绑在一起,线圈与端部支架强制捆绑在一起。部分触点有不同程度的绝缘损坏,从而降低绝缘性能成为可能。当线圈按技术要求加热时,靠近机头端部的线圈绝缘软化。这会损坏绝缘层并影响其寿命。

      由于高速电机具有较大的螺距和极间距离,定子绕组一般具有端部尺寸长、钟形开口大的特点。还有大小线圈,两端的内线圈呈波浪状,上下层之间的间隙极小。为此,可在绕组端环绝缘层上平铺一层4-5mm厚的聚酯毡,以起到绕组之间的衬垫作用。由于聚酯毡柔软且有一定程度的压缩,这可能导致线圈束线圈绝缘不再被推过端轭,也增加了结合部位的接触面积,从而确保线圈与线圈端杆紧密接触,并且在清漆后线圈是静止的已固化,端部可按径向和切向固定。

      以上就是西安泰富西玛电机技术部工作人员为广大新老客户分析总结的关于高压电机端部捆扎的重要性分析,一方面要保证在绑扎后引线不能进行随意的移动,另一方面必须保证引线与本线连接部分不会受到后期加工的拉扯。

      在文章的末尾西安电机厂销售部要向大家推荐一款应用非常广泛的高压电机:YKK系列高压三相异步电机,西安泰富西玛YKK系列(H355-1000)高压三相异步电机可作驱动各种不同机械之用。如通风机、压缩机、水泵、破碎机、切削机床及其它设备,并可供煤矿、机械工业、发电厂及各种工矿企业作原动机之用,欢迎大家选购。
