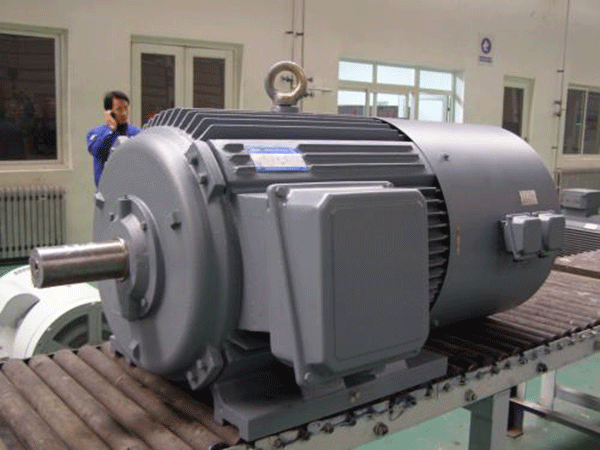

如何区分三相异步电动机的出线端的头尾?

内容简介:一个电池,一个万用表就可以判断三相异步电动机出线的头尾。测量三相异步电动机 各相绕组之间以及各相绕组对机壳之间的绝缘电阻,可判别绕组是否严重受潮或有缺陷。
      一个电池,一个万用表就可以判断三相异步电动机出线的头尾。
      用万用表把三个绕组找出来,万用表调到直流毫安档,接任意一个绕组,用一节电池碰触(注意:是不停地碰触)另一组绕组,如果表针向大数字方向(顺时针方向)转动,说明万用表红表笔所接线头与电池正极所接线头为同一极性,如果表针向小数字方向(逆时针方向)转动,说明万用表所接线头与电池负极所接线头为同一极性,将这两组绕组的同极性端做好记号,然后用相同方法找出另一绕组的同极性端,把三个同极性端作为头(尾),那么,另三个同极性端就是尾(头)。
      那么具体如何操作呢?

如何区分三相异步电动机的出线端的头尾——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站

1.测量三相异步电动机绝缘电阻

      测量三相异步电动机   各相绕组之间以及各相绕组对机壳之间的绝缘电阻,可判别绕组是否严重受潮或有缺陷。测量方法通常用手摇式兆欧表,额定电压低于500伏的电动机用500伏的兆欧表测量,额定电压在500~3000伏的电动机用1000伏的兆欧表测量,额定电压大于3000伏的电动机用2500伏的兆欧表测量。

      ①选用合适的量程的兆欧表。

      ②测量前要先检查兆欧表是否完好。即在兆欧表未接上被测物之前,摇动手柄使发电机达到额定转速(120转/分),观察指针是否指在标尺的∞位置。将接线柱线(L)和地(E)短接,缓慢摇动手柄,观察指针是否指在标尺的0位。如果指针不能指到该指的位置,表明兆欧表有故障,应检修后再用。

      ③测量三相异步电动机的绝缘电阻。当测量三相异步电动机各相绕组之间的绝缘电阻时,将兆欧表L和E分别接两绕组的接线端;当测量各相绕组对地的绝缘电阻,将L接到绕组上,E接机壳。接好线后开始摇动兆欧表手柄 ,摇动手柄的转速须保持基本恒定(约120转/分),摇动一分钟后,待指针稳定下来再读数。将测得的数据填入表1。

表1绝缘电阻测量记录表
      相间绝缘 绝缘电阻 各相对地绝缘 绝缘电阻
      U相与V相 U相对地
      V相与W相 V相对地
      W相与U相 W相对地

2.判别三相异步电动机定子绕组的首尾端

用万用表检查方法之一

      ①判断各相绕组的两个出线端。

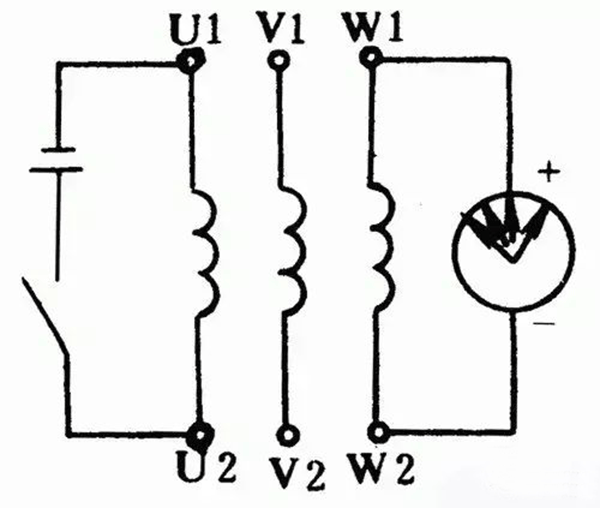

      用万用表电阻档分清三相绕组各相的两个线头,并进行假设编号。按图1-1的方法接线。

      ②判断首尾端。注视万用表(微安档)指针摆动的方向,合上开关瞬间,若指针摆向大于0的一边,则接电池正极的线头与万用表负极所接的线头同为首端或尾端。如指针反向摆动,则接电池正极的线头与万用表正极所接的线头同为首端或尾端。

      ③再将电池和开关接另一相两个线头,进行测试,就可正确判别各相的首尾端。

如何区分三相异步电动机的出线端的头尾——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站

图1万用表检查方法之一


用万用表检查方法之二

      ①判断各相绕组的两个出线端。

      用万用表电阻档分清三相绕组各相的两个线头。

      ②给各相绕组假设编号为U1、U2、V1、V2和W1、W2。

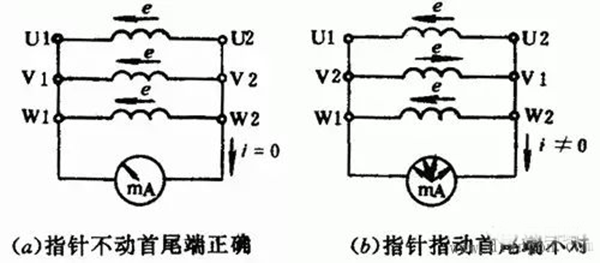

      ③按图1-2接线,判断首尾端。用手转动电动机转子,如万用表(微安档)指针不动,则证明假设的编号是正确的,若指针有偏转,说明其中有一相首尾端假设编号不对,应逐相对调重测,直至正确为止。

如何区分三相异步电动机的出线端的头尾——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站

图2 万用表检查方法之二


低压交流电源法

      ①判断各相绕组的两个出线端。

      用万用表电阻档分清三相绕组各相的两个线头,并进行假设编号。

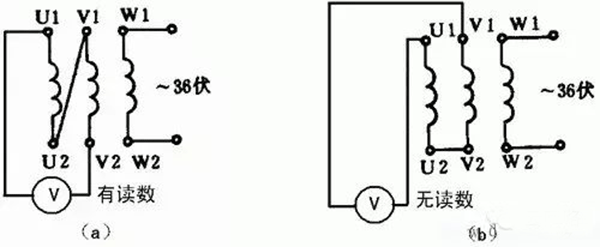

      ②按图1-3接线。把其中任意两相绕组串联后再与电压表或万用表的交流电压档连接,第三相绕组与36V低压交流电源接通。

      ③判断首尾端。通电后,若电压表无读数,说明连在一起的两个线头同为首端或尾端。电压表有读数,连在一起的两个线头中一个是首端,另一个是尾端,任定一端为已知首端,同法可定第三相的首尾端。

如何区分三相异步电动机的出线端的头尾——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站

图3 低压交流电源法


3.接线

      按三相异步电动机铭牌规定接线,并加接接地保护线。

4.注意事项

      1.测量三相异步电动机绝缘电阻时,绝对不允许设备带电时用兆欧表测绝缘电阻;测量完毕,应对设备进行放电,否则容易引起触电事故。

      2.兆欧表未停止转动之前,禁止用手触及设备的测量部分或兆欧表接线柱。拆线时,也不可触及引线的裸漏部分。
