浅谈电机线圈用到的绝缘漆。

内容简介:漆包线漆主要用于漆包线芯的涂覆绝缘。由于导线在绕制线圈、嵌线等过程中,将经受热、化学和多种机械力的作用,因此要求漆包线漆具有良好的涂覆性,漆膜附着力强,表面光滑柔软有韧性,有一定的耐磨性和弹性,电气性能好,耐热,耐溶性,对导体无腐蚀等特性。

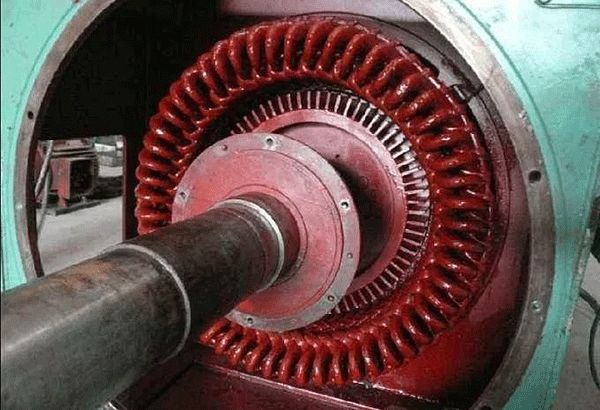

     为什么定子线圈表面涂满了红漆,和机壳上的漆似乎一样的。定子线圈表面涂的红漆一种是非常特殊的绝缘漆,机壳上涂的为防锈漆,看上去颜色相近,作用却截然不同。

浅谈电机线圈用到的绝缘漆——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站


     实际折射出电机上所使用各类漆功用的复杂性。西玛电机技术人员且先抛开壳体防锈漆及外表面涂覆的各种漆,专门探讨有关电机电气安全的各类绝缘漆。


绝缘材料和电介质

     绝缘材料是一种电介质,其基本特征是以感应而不是以传导的方式来传递电的作用和影响。理想电介质中没有自由电荷,处在电场中发生极化,使介质中的总电场变小。实际意义上的一种电介质——电绝缘材料定义为电导率很小的用于隔离不同电位的导电部分的材料,它包括绝缘漆、浸渍纤维、层压板、云母制品和压塑料等类型。

浅谈电机线圈用到的绝缘漆——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站


电机绝缘用绝缘漆

     电机绝缘一直是电机生产中的重要环节。从绕制线圈开始,直到装配出成品都牵涉到绝缘问题。绝缘结构选用得当,一般较少出故障;若绝缘系统设计不合理或绝缘处理过程中由于绝缘漆选用不当或绝缘漆质量不稳定,或没有按绝缘处理工艺严格操作,一般来讲出现的问题就较多。


     剖析电机绝缘系统不难发现,这里的绝缘漆乃为通常意义上的浸渍漆,除此而外,电机用绝缘漆还包括漆包线漆、覆盖漆、硅钢片漆和防电晕漆。


各类绝缘漆特性和应用

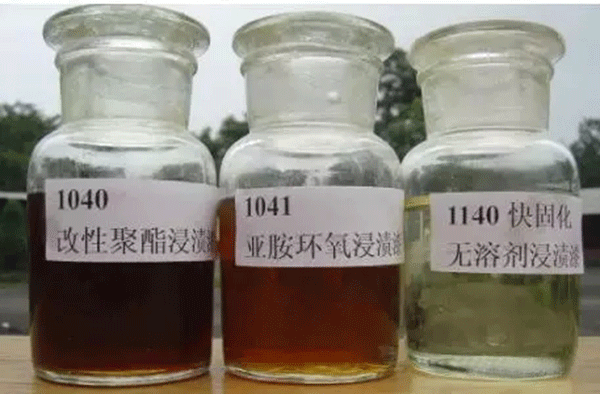

浸渍漆

     浸渍漆分有溶剂漆和无溶剂漆两大类,主要用于浸渍电机、电器的线圈,以填充其间隙和微孔,且固化后能在被浸渍物的表面形成连续平整的漆膜,并使之粘结成一个坚硬的整体。

浅谈电机线圈用到的绝缘漆——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站


对浸渍漆的基本要求为:

     ● 粘度低,流动性好,固体含量高,便于渗透和填充被浸渍物。

     ● 固化快,干燥性能好,粘结力强,有热弹性,固化后能经受电机转动时的离心力。

     ● 具有优异的电气性能和化学稳定性,耐潮、耐热、耐油。

     ● 对导体和其他材料具有良好的相容性。

浅谈电机线圈用到的绝缘漆——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站


漆包线漆

     漆包线漆主要用于漆包线芯的涂覆绝缘。由于导线在绕制线圈、嵌线等过程中,将经受热、化学和多种机械力的作用,因此要求漆包线漆具有良好的涂覆性,漆膜附着力强,表面光滑柔软有韧性,有一定的耐磨性和弹性,电气性能好,耐热,耐溶性,对导体无腐蚀等特性。


常用的漆包线漆类型及用途。

     ● 缩醛漆主要成分为聚乙烯醇缩甲醛,用于含油变压器用漆包线的生产。

     ● 聚氨酯漆主要成分是聚氨基甲脂,广泛用于电子变压器、电子线圈、继电器、微电机、高频电器仪表以及其他电子要求绕组用漆包线的生产。

     ● 可焊性聚酯亚胺漆具有聚酯亚胺漆的一般性能,475°可以直接焊接。

     ● 聚酯亚胺漆应用最广的一类漆包线用漆,热性能优异,通常高于180级,可以单涂,也可以做底漆与聚酰胺酰亚胺或尼龙漆复合生产复合线。大量用于冰箱和空调压缩机、防爆电机、电动工具、镇流器、干式变压器等绝缘等级较高的场合。


     ● 聚酯漆主要成分为聚酯,综合性能好,用于洗衣机电机、微电机、仪表和电信设备、电动工具和普通电机用漆包线生产。耐热聚酯用塞克改性,也大量做底漆与聚酰胺酰亚胺复合用于耐冷媒漆包线生产。

     ● 聚酰胺酰亚胺应用最广的高耐热等级(220级)漆包线漆,大多用于做面漆生产复合线,用于提高漆包线的综合性能。大量用于密封电机、耐冷媒漆包线生产。部分产品也可以单涂。为改善漆包线性能,还可以做成自润滑型和填充剂。在重型电机和汽车工业有很大应用。


     ● 聚酯亚胺漆热级240,性能优越,其漆包线耐辐射。

     ● 尼龙漆利用其润滑性,一般用于漆包线表层。对其他性能也有改善。

     ● 自粘漆很据使用成分的不同,主要有聚酰胺、环氧(酚氧)和芳香聚酰胺等不同类型的自粘漆。一般做漆包线面漆。用于偏转线圈、换位导线、音圈及异性线圈的粘合成型。


覆盖漆

     覆盖漆用于涂覆经浸渍处理的线圈和绝缘零部件,在其表面形成厚度均匀的绝缘保护层,以防止设备绝缘受机械损伤以及大气、化学药品的侵蚀,提高表面绝缘强度。因此,要求覆盖漆具有干燥快、附着力强、漆膜坚硬、机械强度高、耐潮、耐油、耐腐蚀等特性。


     覆盖漆按树脂类型分为醇酸漆、环氧漆和有机硅漆。环氧漆比醇酸漆具有更好的耐潮性、耐霉性、、内干性和附着力,漆膜硬度高,广泛用于潮热地区电机电器设备部件的表面涂覆。有机硅漆耐热性高,可作为H级电机电器的覆盖漆。


     覆盖漆按填料又可以分为两种:不含填料和颜料的清漆和含填料和颜料的磁漆。同一树脂制成的磁漆比清漆漆膜硬度大,导热、耐热和耐电弧性能好,但其他电气性能稍差,多用于线圈和金属表面涂覆,而清漆则多用于绝缘零部件表面的电器内表面涂覆。


     覆盖漆按干燥方式有晾干和烘干两种,同一树脂的晾干漆较烘干漆性能差,贮存不稳定,仅适用于大型设备和不宜烘培的部件涂覆。


     使用覆盖漆时应严格控制漆的粘度和均匀性、通风、烘培温度以及环境的清洁度,以保证漆膜的干燥和质量。磁漆在调和使用前必须充分搅拌,以消除沉淀块、粘度不均或变色等现象。


硅钢片漆

     硅钢片漆用于涂覆硅钢片,以降低铁心的涡流损耗,增强耐腐蚀能力。硅钢片漆涂覆后需经高温短时烘干。其特点是图层薄、附着力强、坚硬、光滑、厚度均匀、耐油、耐潮、电气性能良好。


防电晕漆

     电晕放电是在极不均匀电场中,场强突处(如电极尖锐处)局部空间空气电离而产生蓝色晕光的一种放电现象。


     防电晕漆一般由绝缘清漆和非金属导体(炭黑、石墨等)粉末混合而成,主要用于高压线圈作防电晕漆,如用于大型高压电机中电压较高的线圈端部。


     工业上要求防电晕漆表面电阻率稳定、附着力强、耐磨性好、干燥速度快、耐贮存、防电晕漆可以单独涂在线圈表面,也可涂在石棉带、玻璃带上,在包扎在线圈外层,或涂在玻璃布上与主绝缘一次成型。
